Gas-Generator CHP 1200KW Baudouin CNG Erdgas-Generator

Produkt-Beschreibung

1200 Kilowatt Baudouin Natural Gas Engine (CHP) CNG CHP-Gas-Generator

1,1 Grundbedarf des Projektes

1.1.1 Ausgangsspannung: 400kV

Frequenz: 50Hz

Energie-Faktor: 0,9 und oben.

1.1.2 Betriebsart: Lokalisiert und synchronisiert. Generatoren werden durch schwarzen Start der Energie 24V, keine äußere Stromversorgung wird angefordert angestellt.

1.1.3. Andere Anforderungen: Die Generatoren sind in der Überdachung mit horizontalem Kühlsystem und elektrischen Ventilatoren. Gasdurchsickernwarnanlagen sind erforderlich.

1,2 Gas-Zusammensetzung u. Heizwert

Tägliche natürliche Gasversorgung ist 60000 Kubikmeter pro Tag. Jedoch ist Gasdruck nicht klar. Die Generatorsätze benötigen Erdgasdruck um Zusammensetzung des Erdgases 20-50kPa.G als Folgen:

Erdgas-Zusammensetzung der Tabelle-1-1

Gas-Art	Mole-Prozente	Anmerkungen
CH4	84,94%
C2H6	4,85%
C3H8	1,81%
C4H10	0,72%
C5H12plus	2,81%
N2	4,38%
AR	0,05%
Er	0,03%
H2	0,6%
CO2	0,08%

Der Erdgasheizwert ist um ³ 40.6MJ/Nm. Gasgenerator kann, entsprechend Variante der Gaszusammensetzung, justiert automatisch Erdgaskonzentration und TIMING der Zündung, um zuverlässige und leistungsfähige Operation des Generators selbst sicherzustellen.

2. Gas-Generatoren

Gasmotoren Weichai 16M33D1280NG und mecc alte ECO46 Generatoren werden vorgewählt. In einer Überdachung werden ein Generator des Gases 1.2MW, eines horizontalen Kühlsystems und eines Kontrollsystems integriert. Die Überdachung ist Sand- und Weidenkätzchenbeweis. Der Temperaturzonensteuerentwurf ermöglicht dem Generator wird laufen gelassen normalerweise an der Temperaturspanne -30℃ zu 50℃.

Die Gesamtleistungskraftwerkkapazität ist 12MW und alle Generatoren werden kombiniert. Irgendwelche der Generatoren können Ersatzsatz sein, der dringender Verschiebung jedes möglichen anderen Generators ermöglicht. Ein Isolatschalter ist für jeden des Generators installiert, der jeden möglichen Gasgenerator erforderlichenfalls lokalisiert.

Generator-Modell: EW-1200NGB-1/4A.

Generator-Entwurf des Gas-1.2MW

3,1 Überdachung

Die 30 Füße lange Überdachung ist ausschließlich für den Generator 1.2MW bestimmt. Die Oberfläche wird durch Polyurethan beschichtet, der glänzend und Abnutzung-Widerstehen ist. In der Überdachung gibt es Schaltschrank, Generatorkabine, Lufteinlauf/Entstörungssystem des Ausgangs. Auf die Oberseite der Überdachung, gibt es horizontales Kühlsystem. Gasversorgung wird bei einem Ende eingestellt und Stromkabel wird von einem anderen Ende angeschlossen. Dieser Plan trifft die einfache und bequeme Standortgasrohr- und -kabelvorkehrung.

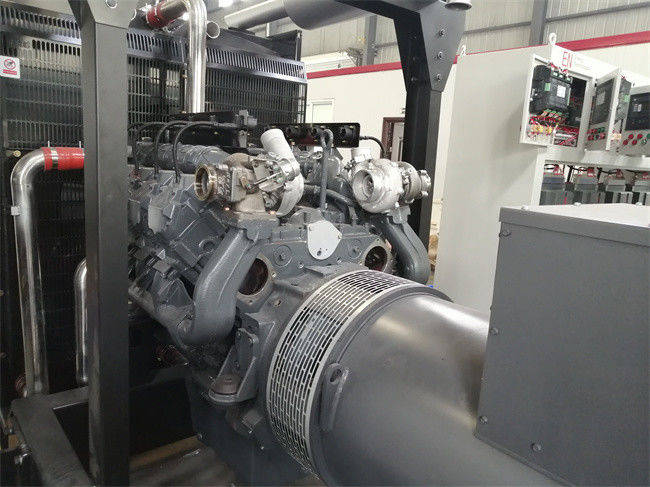

3,2 Gasmotor

Gasmotor Baudouin 16M33D1289NG wird vorgewählt. Der Gasmotor wird tief in den Benzinprobesystemen entwickelt, um seine elektrische Leistungsfähigkeits-, Zuverlässigkeits- und Brennstoffadaptivität für bestimmte Arbeitsbedingungen zu verbessern. Die Entwicklung auch Erwägung für dynamisches Reaktionsvermögen, Brennstoffersparnis, Zuverlässigkeit und Sicherheit geben.

Nachgewiesener Gasmotor wird durch importiertes geschlossenes Magerbrandkontrollsystem des Gases gesteuert, das spätestes Woodward-Kontrollsystem, intelligentes Zündsystem Hoerbiger, hoher leistungsfähiger Turbolader ABB, einzylindrige in-abhängige kompakte Zündung, stabilisiertes System der elektrischen Geschwindigkeit, geschlossenes Kontrollsystem des Brennstoffs umfasst, bestimmen Umweltselbstanpassungssystem und Selbst- und Schutzsystem. Alle diese Systeme stellen genaue und zuverlässige Steuerung des Gasmotors sicher und stellen sein wirtschaftliches sicher, dynamisch und Umweltfreundlichkeiten. Die Systeme werden auch von unserer Firma optimiert, um hohe Zuverlässigkeit und Leistungsfähigkeit zu erzielen.

3,3 Kühlsystem

das horizontales Kühlsystem der Hoch-niedrigen Temperatur, hoch leistungsfähiges, elektrische Ventilatoren der geringen Energie, Interkühlvorrichtung und Jackenwasserkälteleistungsabschlusszyklussteuerung werden, dem Generator zu ermöglichen ausgerüstet, der in der unterschiedlichen umgebenden Temperatur verwendet wird.

Abkühlender Systemparameter der Tabellen-3-1:1.2MW

	Jacken-Heizkörper	Inter-Kühlvorrichtung Heizkörper
Entworfene umgebende Temperatur	50℃	45℃
Entworfene abkühlende Energie	960kW	130kW
abkühlende Redundanz 1200kW	115%	122%
Redundanz 1100kWCooling	128%	139%
Redundanz 1000kWCooling	143%	155%
Strahlungsfläche	≥670㎡	≥505㎡
Materialien	Kupferrohre/kupferne Flossen	Kupferrohre/kupferne Flossen
Angewandte umgebende Temperatur	-30℃~50℃	-30℃~45℃

3,4 Generator

Wird schwanzloser synchroner Wechselstromgenerator Mecc Alte ECO46, mit bewegliche Komponenten zu verstärken vorgewählt, um den Generatorwiderstand zu verbessern, um Auswirkung und Störung zu laden und seine langfristige zuverlässige und stabile Operation sicherzustellen.

3,5 Generator-Satz-Kontrollsystem

Generatorkontrollsystem ist DEIF, das intelligentes Generatorkontrollsystem beschleunigen, das automatischen Anfang verwirklicht, und schaltet, parallele, Lastsverteilung, Bremstrennung, Abkühlen und Halt an. Fernsteuerungs- und Überwachungsanlage ist auch verfügbar.

3,6 Gas-Generator-technische Parameter

Technische Parameter der Tabelle-3-2 für Generator des Gas-1.2MW/400V

S.N	Einzelteil	Parameter
1	Generator-Satz	Generator des Gas-1.2MW mit Überdachung
1,1	Generator-Modell	EW-1200NGB-1/4A
1,2	Nennleistung	1200kW
1,3	Nennstrom	2165A
1,4	Nennspannung	230/400V
1,5	Bewertete Frequenz	50Hz
1,6	Startmodus	Elektrischer Anfang DC24V
1,7	Geschwindigkeits-Regelung	Elektrische Regelung
1,8	Benzinprobe	Mager-Brand, geschlossene Steuerung
1,9	Zündung	Elektrisches Steuereinzylindrige In-abhängige Hochenergie-Zündung
1,10	Generator-Satz-Steuerung	Ein-Knopf-Start/Halt
1,11	Schmiermittel-Verbrauch	≤0.2g/kWh
1,12	Elektrische Leistungsfähigkeit	≥40.1% (80%~100% Last)
1,13	Maße	9000×3000×2900mm (Höhe nach Installation 4500mm)
1,14	Nettogewicht	14900kg
2	Maschine
2,1	Marke	Weichai/Baudouin
2,2	Modell	16M33D1280NG
2,3	Verschiebung	52.3L
2,4	Lufteintritt	Turbocharge, Zwangsinter-kühlvorrichtung, Vier-Ventil Struktur
2,5	Bewertete U/min	1500r/min
2,6	Abkühlen	Wasser-Luftc$inter-kühlvorrichtung, Zwangswasserkühlung
2,7	Schmierung	Zwangsspritzen-Schmierung
2,8	Maschinen-thermische Leistungsfähigkeit	42%
3	Generator
3,1	Marke	Mecc-alte
3,2	Modell	ECO46 1S4A
3,3	Energie-Faktor	0,8 (Verzögerung)
3,4	Erzeugung von Leistungsfähigkeit	95,3%
3,5	Generator-Kapazität	1500kVA
3,6	Phase	3-phasiger Draht 4
3,7	Isolierungs-Grad	H
3,8	Schutz-Grad	IP23
4	Generator-Satz-Kontrollsystem
4,1	Marke	Deif
4,2	Modell	AGC200
4,3	Funktionen	Ein-Knopfstart/Halt, Datenanzeige, Aufnahme, Schutz und Überwachung etc.
4,4	Displayer	U/min/BlindleistungsLastverteilung usw. der aktiven Energie Frequenz Spannung der Stunden des Schmiermitteldrucks/der Wassertemperatur laufende gegenwärtige
4,5	Schutz-Funktionen	Besorgnis erregende und Steuerung für Hochwassertemperatur, niedrigen Schmiermitteldruck, über Geschwindigkeit, Überstrom, AC-/DCspannung Tief/Hoch, Kurzschluss usw.
5	Überdachung	Staubgeschützte Überdachung mit Überdruckbelüftung
1. Die Daten basieren auf Heizwert auf oder über Erdgas 35.88MJ/Nm3, die an Standards ISO8528/1, ISO3046/1 und BS5514/1 sich anpassen. 2. Technische Daten erwarben unter Normalbedingungen: Luftdruck: 100kPa, umgebende Temperatur: 25°C, relative Luftfeuchtigkeit: 30%. 3. Unter Normalbedingungen passen sich die Daten an LÄRM-Standard-ISO 3046/1evaluation an. Bewertete Erdgasverbrauchstoleranz ist innerhalb ±5%. 4. Energiefaktor ist 0,8 und oben. 5. Dampf Nox behauptet ≤500ppm;

• Gas-Generator-Funktionen
• Startmodell

Die Gasgeneratoren werden durch Batterie DC-24V angestellt. Keine andere Dieselgenerator- oder Gitterstromversorgung brauchte.

• Auftauchender Halt

Es gibt manuellen auftauchenden Halt und automatische Ausfallnotaus in den Fällen vom Erdgasdurchsickern, Überstrom etc.

• Gas-Generator-Steuerung

Ein-Knopfsteuerung, Gemischzusammensetzungsselbstanpassung, Machtfaktorselbststeuerung, automatische Lastszunahme und Abnahme können auf dem Generator verwirklicht werden.

Generator-Kontrollsystem: Der Schaltschrank hat ein displayer. Im Kabinett gibt es Prüfer, Staffeln, Sicherungen, die Meter und justiert Knöpfe, Indikatoren und auftauchende STOPP-Taste, um den Arbeitsprozeß des Generators zu überwachen und zu steuern.

• Generator-Schutz im Falle des Ausfalls

Das Kontrollsystem hat Schutzfunktionen und die soliden/hellen alarmings für Überlast, über Strom, Kurzschluss, Rückleistung, underfrequency, overfrequency, Undervoltage, Überspannung, über Geschwindigkeit etc.

Für geringfügige Ausfälle wie hohe Temperatur des Kühlwassers, ist Niederdruck des Schmiermittels, über Last, Ausfallungsstart, dort hell und solider Besorgnis erregender und Selbst- oder manueller Halt wird erlaubt.

Für schweren Ausfall wie hohe Temperatur der Maschine, des niedrigen Schmiermitteldrucks, über Geschwindigkeit usw., stoppt es automatisch und alarmierend wird ausgesendet.

• Bedingungen für Generator-Operation
  • Erdgas-Anforderung
    • Am Erdgas der Nennleistung ist Druck am Einlassflansch innerhalb 20kPa≥P≥50kPa.
    • Am Erdgas-Einlassrohr der Nennleistung ist Identifikation DN80 oder oben.
    • Am Normalbetriebgas ist Heizwert das ³ 40.6MJ/Nm und betrachtet alle weiteren Umstände, ist natürliche Gasversorgungsrate 2500Nm ³ /h oder oben (berechnet an der Last 10MW).

Tabelle 5-1: Erforderliche Zusammensetzungen für Erdgas

Gas-Art	Einzelteil	Anforderung
Erdgas	Heizwert MJ/Nm ³	≥34
	CH4 Inhalt nach Volumen %	≥82
	Gesamtschwefel mg/Nm ³	≤200
	H2S-Inhalt mg/Nm ³	≤15
	Verunreinigungs-Teilchengröße μm	<5
	Inhalt von Verunreinigung g/m ³	≤0.03

Anmerkung: Es gibt Effekt zur Maschine, wenn Erdgas nicht wie erforderlich ist.

• Kühlmittel

Jede Maschine wird mit 560L des Kühlmittels gefüllt. Kühlmittel ist der Rost, Skala und Einfrieren, die beständig sind und enthält Glykol. Genaue Anforderung als folgende Tabelle.

Kühlmittel-Anforderung der Tabelle-5-2

Umgebende Temperatur	Kühlmittel-Prozentsatz
	Glykol-Volumen-Prozentsatz	Wasser-Volumen-Prozentsatz
≥5°	0	100
-10°C~5°C	33	67
-26°C~-10°C	50	50
-35°C~-26°C	56	44

5,3 Schmiermittel

Jede Maschine wird mit 190 Litern des Schmiermittels zum ersten Mal gefüllt und jeder, Volumen zu ersetzen ist 170 Liter. Exklusives Schmiermittel der Maschine des Gases (CNG/LNG) wird addiert.

Schmiermittel-Modell gegen umgebende Temperatur als folgende Tabelle

Tabelle 5-3: Schmiermittel-Code und entsprechende Temperatur

Schmiermittel-Code	Umgebende Temperaturspanne
15W/40	-20℃~40℃
10W/40	-25℃~40℃
5W/40	-30℃~40℃
0W/40	-35℃~40℃

5,4 umgebende Temperatur u. Feuchtigkeit

Die Generatorsätze sind für umgebende Temperatur -30℃~50℃; Wenn umgebende Temperatur über 40℃ ist, verringert sich Nennleistung des Generators. Umgebender Temperaturanstieg jedes 5℃, Nennleistung des Generatorsatzes verringert 5%.

Maximale erlaubte Feuchtigkeit ist 95%. Wenn Feuchtigkeit über 30% ist, hat sie Effekt auf Generator.

5,5 Höhe

Generatorsatz gewährte Höhe ist nicht mehr als 3000m; wenn Höhe über 1000m ist, verringert sich Nennleistung um 3% für jede 500 m-Höhenzunahme.

• Qualitäts-Garantie

Garantiezeit ist 12 Monate von EXW-Datum oder von 3000 Betriebsstunden, welches zuerst kommt. Hersteller liefert die Ingenieure des GasgeneratorBenutzerhandbuch- und Zugkäufers. Alle mögliche Schäden, die durch misoperation oder unsachgemäße Operation verursacht werden, sind Verantwortung des Käufers.
