Produkt-Beschreibung
120KW Baudouin Engine Combined Heat u. Generator der Energie-(CHP) und des Erdgases
Descriptiion
Gas-Generatoren
Gasmotoren Weichai 16M33D1280NG und mecc alte ECO46 Generatoren werden vorgewählt. In einer Überdachung werden ein Generator des Gases 1.2MW, eines horizontalen Kühlsystems und eines Kontrollsystems integriert. Die Überdachung ist Sand- und Weidenkätzchenbeweis. Der Temperaturzonensteuerentwurf ermöglicht dem Generator wird laufen gelassen normalerweise an der Temperaturspanne -30℃ zu 50℃.
Die Gesamtleistungskraftwerkkapazität ist 12MW und alle Generatoren werden kombiniert. Irgendwelche der Generatoren können Ersatzsatz sein, der dringender Verschiebung jedes möglichen anderen Generators ermöglicht. Ein Isolatschalter ist für jeden des Generators installiert, der jeden möglichen Gasgenerator erforderlichenfalls lokalisiert.
Generator-Modell: EW-1200NGB-1/4A.
Generator-Entwurf des Gas-1.2MW
Überdachung
Die 30 Füße lange Überdachung ist ausschließlich für den Generator 1.2MW bestimmt. Die Oberfläche wird durch Polyurethan beschichtet, der glänzend und Abnutzung-Widerstehen ist. In der Überdachung gibt es Schaltschrank, Generatorkabine, Lufteinlauf/Entstörungssystem des Ausgangs. Auf die Oberseite der Überdachung, gibt es horizontales Kühlsystem. Gasversorgung wird bei einem Ende eingestellt und Stromkabel wird von einem anderen Ende angeschlossen. Dieser Plan trifft die einfache und bequeme Standortgasrohr- und -kabelvorkehrung.
Gasmotor

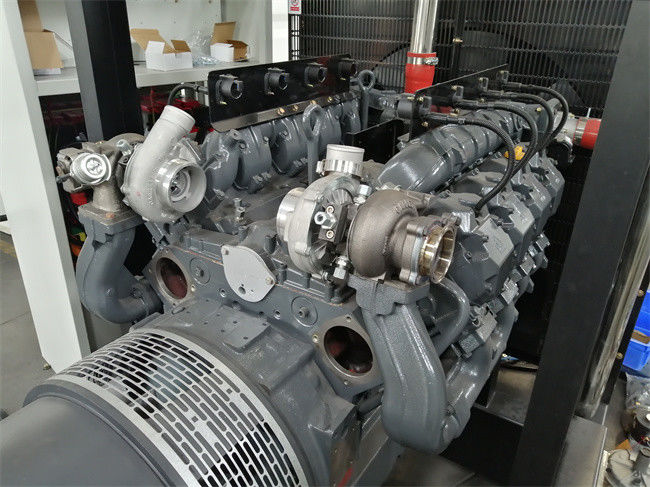

Gasmotor Baudouin 16M33D1289NG wird vorgewählt. Der Gasmotor wird tief in den Benzinprobesystemen entwickelt, um seine elektrische Leistungsfähigkeits-, Zuverlässigkeits- und Brennstoffadaptivität für bestimmte Arbeitsbedingungen zu verbessern. Die Entwicklung auch Erwägung für dynamisches Reaktionsvermögen, Brennstoffersparnis, Zuverlässigkeit und Sicherheit geben.
Nachgewiesener Gasmotor wird durch importiertes geschlossenes Magerbrandkontrollsystem des Gases gesteuert, das spätestes Woodward-Kontrollsystem, intelligentes Zündsystem Hoerbiger, hoher leistungsfähiger Turbolader ABB, einzylindrige in-abhängige kompakte Zündung, stabilisiertes System der elektrischen Geschwindigkeit, geschlossenes Kontrollsystem des Brennstoffs umfasst, bestimmen Umweltselbstanpassungssystem und Selbst- und Schutzsystem. Alle diese Systeme stellen genaue und zuverlässige Steuerung des Gasmotors sicher und stellen sein wirtschaftliches sicher, dynamisch und Umweltfreundlichkeiten. Die Systeme werden auch von unserer Firma optimiert, um hohe Zuverlässigkeit und Leistungsfähigkeit zu erzielen.
Kühlsystem
das horizontales Kühlsystem der Hoch-niedrigen Temperatur, hoch leistungsfähiges, elektrische Ventilatoren der geringen Energie, Interkühlvorrichtung und Jackenwasserkälteleistungsabschlusszyklussteuerung werden, dem Generator zu ermöglichen ausgerüstet, der in der unterschiedlichen umgebenden Temperatur verwendet wird.
Abkühlender Systemparameter der Tabellen-3-1:1.2MW
| |
Jacken-Heizkörper |
Inter-Kühlvorrichtung Heizkörper |
| Entworfene umgebende Temperatur |
50℃ |
45℃ |
| Entworfene abkühlende Energie |
960kW |
130kW |
| abkühlende Redundanz 1200kW |
115% |
122% |
| Redundanz 1100kWCooling |
128% |
139% |
| Redundanz 1000kWCooling |
143% |
155% |
| Strahlungsfläche |
≥670㎡ |
≥505㎡ |
| Materialien |
Kupferrohre/kupferne Flossen |
Kupferrohre/kupferne Flossen |
| Angewandte umgebende Temperatur |
-30℃~50℃ |
-30℃~45℃ |
Generator
Wird schwanzloser synchroner Wechselstromgenerator Mecc Alte ECO46, mit bewegliche Komponenten zu verstärken vorgewählt, um den Generatorwiderstand zu verbessern, um Auswirkung und Störung zu laden und seine langfristige zuverlässige und stabile Operation sicherzustellen.
Generator-Satz-Kontrollsystem
Generatorkontrollsystem ist DEIF, das intelligentes Generatorkontrollsystem beschleunigen, das automatischen Anfang verwirklicht, und schaltet, parallele, Lastsverteilung, Bremstrennung, Abkühlen und Halt an. Fernsteuerungs- und Überwachungsanlage ist auch verfügbar.
Gas-Generator-technische Parameter
Technische Parameter der Tabelle-3-2 für Generator des Gas-1.2MW/400V
| S.N |
Einzelteil |
Parameter |
| 1 |
Generator-Satz |
Generator des Gas-1.2MW mit Überdachung |
| 1,1 |
Generator-Modell |
EW-1200NGB-1/4A |
| 1,2 |
Nennleistung |
1200kW |
| 1,3 |
Nennstrom |
2165A |
| 1,4 |
Nennspannung |
230/400V |
| 1,5 |
Bewertete Frequenz |
50Hz |
| 1,6 |
Startmodus |
Elektrischer Anfang DC24V |
| 1,7 |
Geschwindigkeits-Regelung |
Elektrische Regelung |
| 1,8 |
Benzinprobe |
Mager-Brand, geschlossene Steuerung |
| 1,9 |
Zündung |
Elektrisches Steuereinzylindrige In-abhängige Hochenergie-Zündung |
| 1,10 |
Generator-Satz-Steuerung |
Ein-Knopf-Start/Halt |
| 1,11 |
Schmiermittel-Verbrauch |
≤0.2g/kWh |
| 1,12 |
Elektrische Leistungsfähigkeit |
≥40.1% (80%~100% Last) |
| 1,13 |
Maße |
9000×3000×2900mm (Höhe nach Installation 4500mm) |
| 1,14 |
Nettogewicht |
14900kg |
| 2 |
Maschine |
| 2,1 |
Marke |
Weichai/Baudouin |
| 2,2 |
Modell |
16M33D1280NG |
| 2,3 |
Verschiebung |
52.3L |
| 2,4 |
Lufteintritt |
Turbocharge, Zwangsinter-kühlvorrichtung, Vier-Ventil Struktur |
| 2,5 |
Bewertete U/min |
1500r/min |
| 2,6 |
Abkühlen |
Wasser-Luftc$inter-kühlvorrichtung, Zwangswasserkühlung |
| 2,7 |
Schmierung |
Zwangsspritzen-Schmierung |
| 2,8 |
Maschinen-thermische Leistungsfähigkeit |
42% |
| 3 |
Generator |
| 3,1 |
Marke |
Mecc-alte |
| 3,2 |
Modell |
ECO46 1S4A |
| 3,3 |
Energie-Faktor |
0,8 (Verzögerung) |
| 3,4 |
Erzeugung von Leistungsfähigkeit |
95,3% |
| 3,5 |
Generator-Kapazität |
1500kVA |
| 3,6 |
Phase |
3-phasiger Draht 4 |
| 3,7 |
Isolierungs-Grad |
H |
| 3,8 |
Schutz-Grad |
IP23 |
| 4 |
Generator-Satz-Kontrollsystem |
| 4,1 |
Marke |
Deif |
| 4,2 |
Modell |
AGC200 |
| 4,3 |
Funktionen |
Ein-Knopfstart/Halt, Datenanzeige, Aufnahme, Schutz und Überwachung etc. |
| 4,4 |
Displayer |
U/min/BlindleistungsLastverteilung usw. der aktiven Energie Frequenz Spannung der Stunden des Schmiermitteldrucks/der Wassertemperatur laufende gegenwärtige |
| 4,5 |
Schutz-Funktionen |
Besorgnis erregende und Steuerung für Hochwassertemperatur, niedrigen Schmiermitteldruck, über Geschwindigkeit, Überstrom, AC-/DCspannung Tief/Hoch, Kurzschluss usw. |
| 5 |
Überdachung |
Staubgeschützte Überdachung mit Überdruckbelüftung |
|
1. Die Daten basieren auf Heizwert auf oder über Erdgas 35.88MJ/Nm3, die an Standards ISO8528/1, ISO3046/1 und BS5514/1 sich anpassen.
2. Technische Daten erwarben unter Normalbedingungen: Luftdruck: 100kPa, umgebende Temperatur: 25°C, relative Luftfeuchtigkeit: 30%.
3. Unter Normalbedingungen passen sich die Daten an LÄRM-Standard-ISO 3046/1evaluation an. Bewertete Erdgasverbrauchstoleranz ist innerhalb ±5%.
4. Energiefaktor ist 0,8 und oben.
5. Dampf Nox behauptet ≤500ppm;
|
- Gas-Generator-Funktionen
- Startmodell
Die Gasgeneratoren werden durch Batterie DC-24V angestellt. Keine andere Dieselgenerator- oder Gitterstromversorgung brauchte.
Es gibt manuellen auftauchenden Halt und automatische Ausfallnotaus in den Fällen vom Erdgasdurchsickern, Überstrom etc.
Ein-Knopfsteuerung, Gemischzusammensetzungsselbstanpassung, Machtfaktorselbststeuerung, automatische Lastszunahme und Abnahme können auf dem Generator verwirklicht werden.
Generator-Kontrollsystem: Der Schaltschrank hat ein displayer. Im Kabinett gibt es Prüfer, Staffeln, Sicherungen, die Meter und justiert Knöpfe, Indikatoren und auftauchende STOPP-Taste, um den Arbeitsprozeß des Generators zu überwachen und zu steuern.
- Generator-Schutz im Falle des Ausfalls
Das Kontrollsystem hat Schutzfunktionen und die soliden/hellen alarmings für Überlast, über Strom, Kurzschluss, Rückleistung, underfrequency, overfrequency, Undervoltage, Überspannung, über Geschwindigkeit etc.
Für geringfügige Ausfälle wie hohe Temperatur des Kühlwassers, ist Niederdruck des Schmiermittels, über Last, Ausfallungsstart, dort hell und solider Besorgnis erregender und Selbst- oder manueller Halt wird erlaubt.
Für schweren Ausfall wie hohe Temperatur der Maschine, des niedrigen Schmiermitteldrucks, über Geschwindigkeit usw., stoppt es automatisch und alarmierend wird ausgesendet.
Garantiezeit ist 12 Monate von EXW-Datum oder von 3000 Betriebsstunden, welches zuerst kommt. Hersteller liefert die Ingenieure des GasgeneratorBenutzerhandbuch- und Zugkäufers. Alle mögliche Schäden, die durch misoperation oder unsachgemäße Operation verursacht werden, sind Verantwortung des Käufers.
